1.槽锯及第一铣削单元设有跳料装置,可有效防止加工时产生撕裂。
2.采用分离式压槽锯与切断锯设计,方便客户根据不同产品类型选择作为上主轴或下主轴工作。

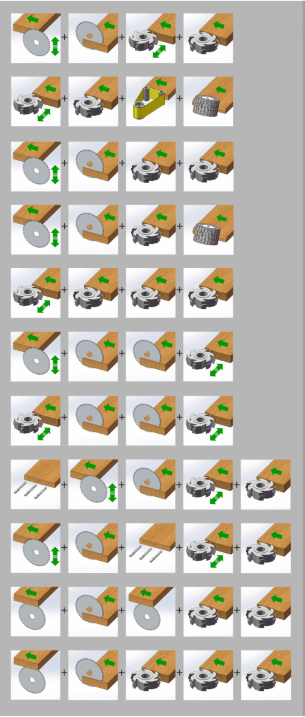

3.各主轴均可旋转,方便实现角截、榫、槽等加工。
4.采用高精度直线轨道加宽,机器运行精确,耐磨,既保证了加宽工作尺寸的精度,又能保证满足您对工作宽度设定的高要求。
5.轨道润滑可减少滑块运动时的摩擦,增加轨道的自然寿命。
6.切割锯配11KW电机,可安装粉碎器,非常适合加工切割量较大的材料。
7.刚性立柱及刀架设计,确保重切削需求。
8.加长链带设计,更利于大尺寸板材的进料。
9.送料带采用滚柱轴承支撑,使运动更加平稳,降低噪音。
10.为保证每块链板的高精度,我们采用高硬度铸铁,经高温处理,CNC加工而成。
11.上压及下输送带具有两种不同速度的设计,无论在栅栏点前或栅栏点后,均可实现按基准送料。
12.独立的传动轴座结构,使链条运行更加稳定。
13.各主轴均采用高精度轴承,铣削单元主轴转速高达7500r/min。
14.进料栅栏高度可调,更好地满足不同厚度木板的基础定位要求。
15.每根主轴均配有读数装置,可准确显示主轴位置。
16.机座两轨道间宽度达1105mm,强力的零部件有效提高机器稳定性。
17.采用变频器送料,使送料速度可达5~25m/min,提高生产效率。

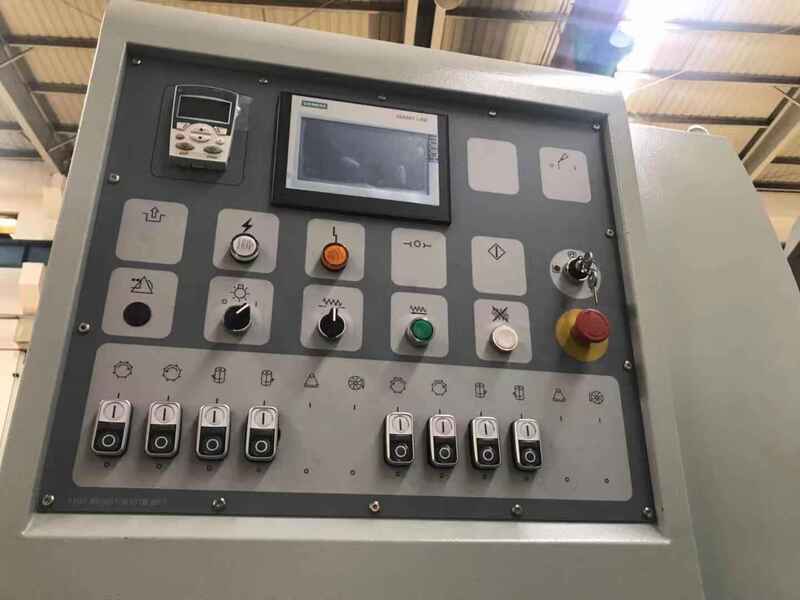

18.所有参数由PLC设定,一目了然,控制方便。减少人工及参数设定时间,有效提高生产效率。
19.采用优质电器元件,组成完善的电气系统,提高稳定性。
20.通过PLC控制的自动锁紧,可自动锁定直线轨道,不但可减少人工,更可确保机台稳定,提高工件品质。
21.压带采用优质材料制作,耐磨性好。
22.只需将加工宽度、厚度值输入PLC,即可控制宽度、厚度,设定宽度精度±0.1mm,工件定位方便,操作简便
23. 配备出料导辊。
24.密封安全罩由气动控制,可降低噪音水平,提高提取和操作员的安全性。
规格型号 |
RMD8025M |
||
|
加工厚度（mm） |
10～85 |
||
|
加工宽度（mm） |
250 ～ 2500 |
||
|
装刀外径 (mm) |
左槽锯 |
Ø125-Ø200 | |
|
右槽锯 |
|||
|
左断锯 |
Ø250-Ø300 |
||
|
右断锯 |
|||
|
左右第一铣刀 |
Ø140-Ø160 | ||
|
左右第二铣刀 |
|||
|
刀轴直径（mm） |
左槽锯 |
Ø25.4 |
|
|
右槽锯 |
|||
|
左断锯 |
Ø40 |
||
|
右断锯 |
|||
| 左右第一铣刀 |
Ø40 |
||
|
左右第二铣刀 |
|||
|
装刀长度（mm) |
左右第一铣刀 |
100 |
|
| 左右第二铣刀 |
175 |
||
|
电机功率(kW) |
左锯单元 |
3KW/4HP |
|
|
右锯单元 |
3KW/4HP |
||
|
左槽锯 |
11KW/15HP |
||
|
右槽锯 |
11KW/15HP |
||
| 左右第一铣刀 |
2×5.5KW/7.5HP |
||
| 左右第二铣刀 |
2×7.5KW/10HP |
||
|
送料 |
3KW/4HP |
||
|
压紧带升降 |
2×0.25KW/0.33HP |
||
|
调宽 |
1.1KW/1.5HP | ||
|
装用电机总容量 (kW) |
58.46KW/80.09HP | ||
|
进料速度(m/min) |
5~ 25 |
||
|
刀轴转速（r/min) |
7500 |
||
|
排屑管外径(mm) |
Ø120 |
||
|
外形尺寸（长×宽×高）（mm） |
5500×4400×2100 |
||
|
重量(T) |
7.2 |
||
注意：由于产品规格和设计不断变化,因此上述规格的任何变化将不再另行通知。
Q： 双端榫机主要用于什么加工？
A：双端榫机用于批量加工工件两端的型面，可服务于实木家具、板式家具、橱柜门、门窗、地板以及装饰板材等产品。
Q： D80M 系列适合加工哪些产品？
A：D80M 系列定位为用于实木家具、板式家具、橱柜门、欧式门窗及门芯板等产品两端型面批量加工的解决方案，公开最大加工厚度为 85 mm。
Q： RMD8025M 的主要参数是什么？
A：RMD8025M 工作厚度为 10-85 mm、工作宽度为 250-2500 mm、送料速度为 5-25 m/min、铣削单元主轴转速为 7500 r/min、标准总装机功率为 58.46 kW / 80.09 HP。
Q：D80M 与 D60M 的选择重点是什么？
A：两者公开加工范围和送料速度相近，但官网定位不同：D80M 覆盖实木家具、橱柜门和门窗等较重型/多工序两端加工；D60M 更明确覆盖地板、木塑与板材类连续加工。
Q： 双端榫机能否加工斜切、榫头或开槽？
A：D80M 和 D60M 页面均描述各主轴可旋转，以实现角截、榫、槽等工艺。具体型面、刀具及一次加工能力，应依据图纸由工程团队确认。
